Jedinečný pomocník pre balenie zásielok do stretch fólie
WRAPPING RING je ovinovací baliaci stroj pre balenie do čiernej alebo čírej stretch fólie, ktorý zabezpečí anonymitu zabaleného tovaru a chráni ho pred prachom a vlhkosťou. S WRAPPING RING bude prebiehať expedícia zásielok rýchlejšie a efektívnejšie. Balenie do stretch fólie sa s WRAPPING RING stáva ekonomickejším a estetickejším. Vďaka motorizovanému ovinovaniu dokáže operátor baliť zásielky pri minimálnej námahe.
PREČO WRAPPING RING?
| Parameter | Hodnota |
| Najväčší rozmer predmetu (uhlopriečka) | 880 mm / 1250 mm |
| Maximálna prípustná hmotnosť balíka | do 70 kg |
| Úroveň hluku počas prevádzky | pod 70 dB |
| Elektrické napájanie | 230 V, 50 Hz |
| Spotreba energie (verzia s motorom) | 0,37 kW |
PRE KOHO JE STROJ URČENÝ
- e-shopy
- logistické a expedičné centrá
- výrobné firmy
- predajcovia pneumatík
- distribútori pneumatík
- predajcovia stavebného a technického tovaru
- výrobcovia vrecovaných produktov
- firmy s pravidelným balením 15+ zásielok denne
SÚBORY NA STIAHNUTIE
WRAPPING RING je rýdzo slovenský produkt!
Modelový rad baliacich strojov WRAPPING RING vychádza z nášho vlastného návrhu celej konštrukcie a vlastnej výroby týchto strojov. Vďaka bohatým skúsenostiam v obore profesionálnych baliacich technológií sme v našej konštrukčnej kancelárii dokázali vytvoriť dokonalé bezúdržbové zariadenie, s ktorým budete dlhé roky spoľahlivo baliť zásielky k expedovaniu.
PREHĽAD MODELOV SÉRIE WRAPPING RING

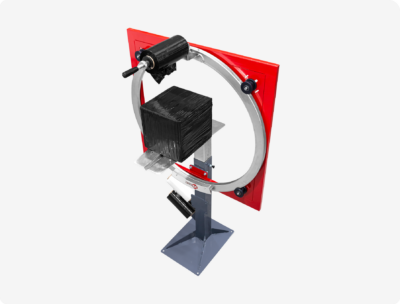

Ručné balenie (Model H)
Pre menšie a stredné prevádzky s nižšou intenzitou balenia.
- WR1050H
- WR1400H
Manuálny baliaci stroj Wrapping Ring
| Parameter | Technická špecifikácia – model H |
| Typ zariadenia | Kruhový baliaci stroj – verzia H |
| Produktová rada | WR 1050 H / WR 1400 H |
| Napájanie | 1+N+PE, TN-S, 230 V AC / 50 Hz |
| Ovládacie napätie | 24 V DC (PELV) |
| Menovitý príkon | 0,37 kW |
| Istenie prívodu | 16 A |
| Minimálny prierez prívodného kábla | 3 × 1,5 mm² |
| Krytie | IP 54 |
| Otáčky prstenca | WR 1050H: 32 ot./min (20 ot./min*)
WR 1400H: 22 ot./min (14 ot./min*) |
| Vnútorný priemer kruhu | WR 1050H: 930 mm (480 mm**)
WR 1400H: 1 280 mm (800 mm**) |
| Približný čas zabalenia | cca 20 – 60 sekúnd (podľa veľkosti balíka) |
| Hlučnosť | < 70 dB(A) |
| Prevádzková teplota | +15 °C až +45 °C |
| Maximálna relatívna vlhkosť | do 70 % |
| Rozmery (Š × D × V) | WR 1050 H: max. 1050 × 820 × 1780 mm
WR 1400 H: max. 1400 × 820 × 1955 mm |
| Hmotnosť | WR 1050 H: max. 90 kg
WR 1400 H: max. 105 kg |
* Pri použití odvíjača fólie šírky 500 mm
** Pri použití odvíjača bublinkovej fólie
Motorizované balenie (Model M)
Pre stredné a väčšie prevádzky s vyšším objemom zásielok.
- WR1050H
- WR1400H
- WR1600M
- WR1800M
Motorizovaný baliaci stroj Wrapping Ring
| Parameter | Technická špecifikácia – model M |
| Typ zariadenia | Kruhový baliaci stroj – verzia M |
| Produktová rada | WR 1050 M / WR 1400 M / WR 1600 M |
| Napájanie | 1+N+PE, TN-S, 230 V AC / 50 Hz |
| Ovládacie napätie | 24 V DC (PELV) |
| Menovitý príkon | 0,37 kW |
| Istenie prívodu | 16 A |
| Minimálny prierez prívodného kábla | 3 × 1,5 mm² |
| Krytie | IP 54 |
| Otáčky prstenca | WR 1050 M: 32 ot./min (20 ot./min*)
WR 1400 M: 22 ot./min (14 ot./min*) WR 1600 M: 21 ot./min (10 ot./min*) |
| Vnútorný priemer kruhu | WR 1050 M: 930 mm (480 mm**)
WR 1400 M: 1 280 mm (800 mm**) WR 1600 M: 1 480 mm (1 000 mm**) |
| Približný čas zabalenia | cca 20 – 60 sekúnd (podľa veľkosti balíka) |
| Hlučnosť | < 70 dB(A) |
| Prevádzková teplota | +15 °C až +45 °C |
| Maximálna relatívna vlhkosť | do 70 % |
| Rozmery (Š × D × V) | WR 1050 M: max. 1050 × 730 × 1780 mm
WR 1400 M: max. 1400 × 730 × 1955 mm WR 1600 M: max. 1600 × 1200 × 2015 mm |
| Hmotnosť | WR 1050 M: max. 105 kg
WR 1400 M: max. 120 kg WR 1600 M: max. 145 kg |
* Pri použití odvíjača fólie šírky 500 mm
** Pri použití odvíjača bublinkovej fólie

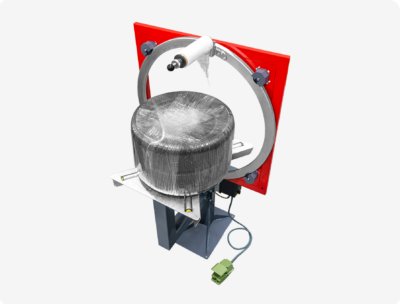

Motorizované balenie pneumatík a kruhových predmetov (Model T)
Špecializované riešenie pre pneuservisy, výrobcov a distribútorov kruhových produktov.
- WR1050T
- WR1400T
Motorizovaný baliaci stroj na balenie pneumatík a okrúhlych predmetov Wrapping Ring
| Parameter | Technická špecifikácia – model T |
| Typ zariadenia | Kruhový baliaci stroj – verzia T |
| Produktová rada | WR 1050 T / WR 1400 T |
| Napájanie | 1+N+PE, TN-S, 230 V AC / 50 Hz |
| Ovládacie napätie | 24 V DC (PELV) |
| Menovitý príkon | 0,37 kW |
| Istenie prívodu | 16 A |
| Minimálny prierez prívodného kábla | 3 × 1,5 mm² |
| Krytie | IP 54 |
| Otáčky prstenca | WR 1050 T: 32 ot./min (20 ot./min*)
WR 1400 T: 22 ot./min (14 ot./min*) |
| Vnútorný priemer kruhu | WR 1050 T: 930 mm (480 mm**)
WR 1400 T: 1 280 mm (800 mm**) |
| Približný čas zabalenia | cca 20 – 60 sekúnd (podľa veľkosti balíka) |
| Hlučnosť | < 70 dB(A) |
| Prevádzková teplota | +15 °C až +45 °C |
| Maximálna relatívna vlhkosť | do 70 % |
| Rozmery (Š × D × V) | WR 1050 T: max. 1050 × 921 × 1780 mm
WR 1400 T: max. 1400 × 921 × 1955 mm |
| Hmotnosť | WR 1050 T: max. 120 kg
WR 1400 T: max. 135 kg |
* Pri použití odvíjača fólie šírky 500 mm
** Pri použití odvíjača bublinkovej fólie
Model úspor pri 20 balíkoch denne
| Ukazovateľ | Ručné balenie | Baliaci stroj WR | Úspora |
| Priemerný čas na 1 balík | 4 min | 40 sekúnd | – 3 min 20 s |
| Denný čas balenia (20 ks) | 80 min | 13 min | 67 min denne |
| Mesačný čas (20 dní) | 26,7 hod | 4,3 hod | 22,4 hod / mesiac |
| Mesačné mzdové náklady | 267 € | 43 € | 224 € úspora / mesiac |
| Ročná úspora práce | – | – | 2 688 € / rok |
Model úspor pri 40 balíkoch denne
| Ukazovateľ | Ručné balenie | Baliaci stroj WR | Úspora |
| Denný čas balenia | 160 min | 27 min | 133 min denne |
| Mesačný čas (20 dní) | 53 hod | 9 hod | 44 hod / mesiac |
| Mesačné mzdové náklady | 530 € | 90 € | 440 € úspora / mesiac |
| Ročná úspora práce | – | – | 5 280 € / rok |
Ďalšie ekonomické prínosy
| Oblasť | Prínos |
| Spotreba fólie | rovnomernejšie napnutie = cca 10 – 20 % úspora materiálu |
| Poškodenie tovaru | zníženie reklamácií (pevnejšie a jednotné balenie) |
| Produktivita zamestnancov | uvoľnenie kapacity na inú prácu |
| Ergonomika | menej fyzickej záťaže a PN |
| Návratnosť investície | pri strednej prevádzke často 6 – 18 mesiacov |
HLAVNÉ VÝHODY
- Jednoduchá a bezpečná manipulácia
- Motorizované alebo manuálne ovinovanie
- Výškovo nastaviteľný rám
- Výškovo nastaviteľný pracovný stôl
- Plynulá regulácia napnutia fólie
- Rýchla výmena fólie
- Odolná povrchová úprava
PRÍSLUŠENSTVO
Kotvenie stroja
Štandardné kotvenie do podlahy
Najstabilnejšie riešenie – stroj je pevne ukotvený priamo do podlahy, čo zabezpečuje maximálnu stabilitu pri prevádzke.
Mobilná podložka s kolieskami
Stroj je možné osadiť na mobilnú podložku vybavenú kolieskami s brzdou. Toto riešenie umožňuje jednoduché presúvanie zariadenia v rámci prevádzky podľa aktuálnych potrieb.
Vodeodolná stabilizačná podložka (1200 × 800 mm)
Ak nie je možné alebo žiaduce kotvenie do podlahy, stroj môže byť umiestnený na špeciálnu stabilizačnú podložku s rozmermi 1200 × 800 mm.
Podložka zabezpečuje vysokú stabilitu bez nutnosti zásahu do podlahy a zároveň chráni povrch pod zariadením. Je vhodná aj do priestorov s vyššou vlhkosťou.
Baliaci stôl
Ručné aj motorizované prevedenie umožňuje výmenu štandardného baliaceho stola typu S za variant, ktorý lepšie zodpovedá tvaru, rozmerom a typu balenej zásielky.
Vďaka tomu je možné stroj prispôsobiť konkrétnym prevádzkovým požiadavkám.
N – Úzky
Vhodný na balenie menších zásielok s dĺžkou strán od 100 mm. Ideálne riešenie pre kompaktné balíky a menší tovar.
S – Štandardný (TOP)
Univerzálne prevedenie určené na bežné balenie zásielok s dĺžkou strán od 200 mm. Najčastejšie používaná konfigurácia.
L – Dlhý
Určený na balenie väčších zásielok, najmä pri použití strečovej fólie šírky 500 mm.
E – Predĺžený
Špecializovaný stôl na balenie vrecovaných produktov, ako sú krmivá, hnojivá a iný sypký tovar.
LE – Obojstranne predĺžený
Vhodný na balenie dlhých vrecovaných zásielok, umožňuje efektívne použitie strečovej fólie šírky 500 mm a poskytuje zvýšenú stabilitu počas balenia.
Pre pneumatiky a kruhové predmety
Špeciálne prevedenie určené na balenie pneumatík a iných kruhových alebo rotačných predmetov, ktoré si vyžadujú stabilné uloženie počas procesu balenia.
Odvíjač strečovej fólie
Strečová fólia je základom pevného a kompaktného balenia. Správne zvolená šírka odvíjača ovplyvňuje rýchlosť balenia, spotrebu materiálu aj výslednú stabilitu zásielky.
Baliaci stroj je štandardne vybavený odvíjačom pre fóliu šírky 250 mm, ktorý je možné nahradiť variantom 125 mm, 500 mm alebo odvíjačom na bezdutinkovú fóliu podľa typu baleného tovaru.
125 mm – presné a ekonomické balenie
- vhodné pre menšie balíky
- nižšia spotreba materiálu
- ideálne pre ľahké zásielky
250 mm – univerzálne riešenie (odporúčané)
- najčastejšie používaná šírka
- vhodná pre väčšinu zásielok
- optimálny pomer rýchlosti a spotreby fólie
500 mm – rýchlosť a maximálna stabilita
- vhodné pre veľké alebo ťažké balíky
- menej otočení = rýchlejšie balenie
- vyššia pevnosť fixácie
Odvíjač na bezdutinkovú fóliu
| Parameter | 125 mm | 250 mm | 500 mm* |
| Hrúbka fólie | 10 – 23 μm | 10 – 23 μm | 10 – 17 μm |
| Maximálna hmotnosť rolky | 3,0 kg | 2,5 kg | 2,5 kg |
| Vnútorný priemer dutinky | 50 mm | 50 mm | 50 mm |
| Hrúbka steny dutinky | 7 – 10 mm | 7 – 10 mm | 7 – 10 mm |
| Dĺžka dutinky | +8 až +10 mm oproti šírke fólie | +8 až +10 mm oproti šírke fólie | +8 až +10 mm oproti šírke fólie |
| Dostupné farby | Číra / Čierna / Biela | Číra / Čierna / Biela | Číra / Čierna / Biela |
*Pre použitie fólie šírky 500 mm je nutné použiť baliaci stôl vo verzii L (Dlhý).
*Pri použití odvíjača strečovej fólie šírky 500 mm nie je možné súčasne inštalovať ďalšie odvíjače (strečová fólia 125/250 mm, odvíjač lepiacej pásky alebo odvíjač bublinkovej fólie).
*Odvíjače fólie šírky 500 mm nie je možné použiť pri modeloch:
- WR 1050 T
- WR 1400 T
- WR 1050 M / WR 1400 M s inštalovaným výstupným valčekovým dopravníkom
Odvíjač bublinkovej fólie
Odvíjač bublinkovej fólie rozširuje možnosti balenia o tlmiacu ochrannú vrstvu, ktorá výrazne zvyšuje bezpečnosť zásielky počas manipulácie a prepravy.
Je určený ako voliteľné príslušenstvo a umožňuje aplikovať ochrannú vrstvu priamo počas balenia bez dodatočnej manipulácie.
Dostupné šírky
- 250 mm – vhodná pre menšie a stredné zásielky
- 500 mm – ideálna pre väčšie alebo ťažšie balíky
| Šírka fólie | 250 / 500 * mm | |
| Maximálny priemer kotúča | 500 mm | |
| Hrúbka fólie | 40 / 60 / 80 / 100 μm | |
| Dutinka | vnútorný Ø | 76 |
| dĺžka | dlhšia minimálne + 2 mm / max. + 10 mm ako šírka fólie | |
* Pre šírku fólie 500 mm nutný stôl verzia L
Odvíjač reklamnej lepiacej pásky
Baliaci stroj je možné doplniť o odvíjač lepiacej pásky, ktorý umožňuje zásielku okamžite po zabalení pevne uzavrieť a zabezpečiť.
Dostupné prevedenia:
- 50 mm
- 75 mm
Vďaka integrácii priamo na stroji prebieha fixácia zásielky plynulo, bez nutnosti ďalšieho pracovného kroku.
| Šírka pásky | 50 / 75 mm |
| Dutinka | vnútorný priemer Ø 76 mm |
| Návin | max. 132 m |
Váhový systém
Integrovaný váhový systém umožňuje presné zváženie zásielky priamo počas procesu balenia. Vďaka tomu odpadá potreba presúvať balík na samostatnú váhu a celý proces sa výrazne zrýchľuje.
Váženie prebieha automaticky bez prerušenia pracovného cyklu, čo zvyšuje efektivitu aj presnosť expedície. Získané údaje o hmotnosti je možné zobraziť na displeji a zároveň ich odosielať do externých systémov – napríklad do ERP, skladového systému (WMS) alebo priamo do prepravného softvéru dopravcu.
Integrácia umožňuje automatický prenos dát, minimalizuje chybovosť pri prepisovaní údajov a zabezpečuje správne účtovanie prepravy podľa reálnej hmotnosti zásielky.
Dopravníky
Baliaci stroj je možné rozšíriť o vstupný a výstupný valčekový dopravník alebo baliaci stroj, ktorý výrazne zjednodušuje manipuláciu so zásielkami a zrýchľuje celý expedičný proces.
Dopravníky umožňujú plynulé podávanie balíkov do baliacej zóny aj ich pohodlný odsun po zabalení bez zbytočného zdvíhania alebo prenášania.
Štandardné prevedenia dopravníkov
- dĺžka 1 000 mm
- dĺžka 1 500 mm
- dĺžka 2 000 mm
Na požiadanie je možné vyrobiť dopravník aj v individuálnej dĺžke podľa dispozície prevádzky.
POKROČILÉ MOŽNOSTI KONFIGURÁCIE
Motorizované dopravníky
Automatizujú presun zásielok do a zo stroja bez potreby ručného posúvania. Ideálne riešenie pre vyššiu kapacitu balenia a plynulú logistiku.

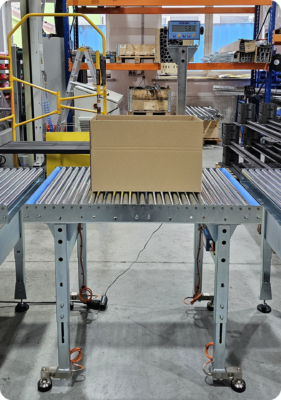

Motorizované dopravníky s integrovaným váhovým systémom
Umožňujú automatické zváženie zásielky počas presunu. Váha môže byť prepojená s ERP, WMS alebo prepravným systémom, čím sa eliminuje manuálne zadávanie údajov a znižuje chybovosť.
Baliaci stôl na mieru
Okrem štandardných typov je možné vyrobiť baliaci stôl prispôsobený konkrétnemu typu zásielok, rozmerom balíkov alebo špecifickým požiadavkám prevádzky.

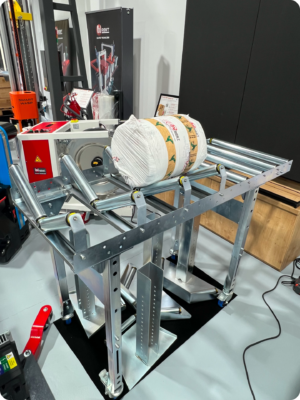

WR V Dopravník
WR V Dopravník je určený na jednoduché a bezpečné balenie dlhých kruhových predmetov pri použití strojov WR.
Zabezpečuje stabilnú a požadovanú polohu baleného predmetu počas celého procesu, čím:
✔ zvyšuje efektivitu balenia
✔ znižuje fyzickú náročnosť pre obsluhu
✔ zlepšuje kvalitu napnutia fólie
✔ pomáha šetriť baliaci materiál
Plynulé nastavenie výšky dopravníka umožňuje optimálne prispôsobenie voči baliacemu stroju a dosiahnutie kvalitného a rovnomerného napnutia fólie.
WR V Dopravník je vyrábaný spoločnosťou W rent, čo umožňuje jeho širokú personalizáciu a technické prispôsobenie podľa individuálnych potrieb zákazníka.
Bezpečnostný kryt
WR kryt je vyrobený z čírej plnej polykarbonátovej dosky s UV stabilizáciou, ktorá sa vyznačuje vysokou rázovou húževnatosťou a širokým rozsahom použiteľnosti v teplotách od –40 °C do +135 °C.
Materiál je:
- mimoriadne odolný voči nárazu
- až o 50 % ľahší ako sklo
- plne priehľadný pre vizuálnu kontrolu procesu
- UV stabilizovaný pre dlhodobú životnosť
Vďaka týmto vlastnostiam plní WR kryt nielen bezpečnostnú funkciu, ale zároveň umožňuje pohodlné a bezpečné sledovanie balenia bez obmedzenia viditeľnosti.
Robustná konštrukcia a kvalitné materiály zabezpečujú dlhodobú odolnosť aj v náročných prevádzkových podmienkach.
MAXIMÁLNA OCHRANA ZÁSIELKY POČAS PREPRAVY
Integrovaný ochranný systém balenia
Kombináciou bublinkovej fólie, strečovej fólie a lepiacej pásky vytvoríte viacvrstvovú ochranu, ktorá výrazne znižuje riziko poškodenia tovaru počas manipulácie a transportu. Každá vrstva plní svoju dôležitú funkciu.
Tlmenie nárazov a mechanická ochrana
Použitím bublinkovej fólie vytvoríte ochrannú vrstvu, ktorá absorbuje otrasy, tlak aj náhodné pády. Obsah zásielky je tak lepšie chránený pred poškodením pri manipulácii v skladoch a počas prepravy.
Ochrana pred prachom a vlhkosťou
Strečová fólia zabezpečuje pevné obopnutie zásielky a vytvára ochrannú bariéru proti prachu, vlhkosti a znečisteniu. Zásielka zostáva čistá a kompaktná počas celej distribučnej cesty.
Bezpečné uzatvorenie a ochrana proti neoprávnenej manipulácii
Použitím lepiacej pásky štandardnej, potlačenej alebo bezpečnostnej minimalizujete riziko nechceného otvorenia zásielky. Zvyšujete tým dôveryhodnosť doručenia aj ochranu obsahu.
Koľko by mohol Wrapping Ring ušetriť vo vašej prevádzke?
Každá prevádzka je iná.
Radi vám bezplatne pripravíme model úspory presne podľa počtu balíkov, typu tovaru a pracovnej záťaže.
Kontaktujte nás pre individuálnu kalkuláciu návratnosti investície.
